Comment fonctionne un injecteur diesel Common Rail ?

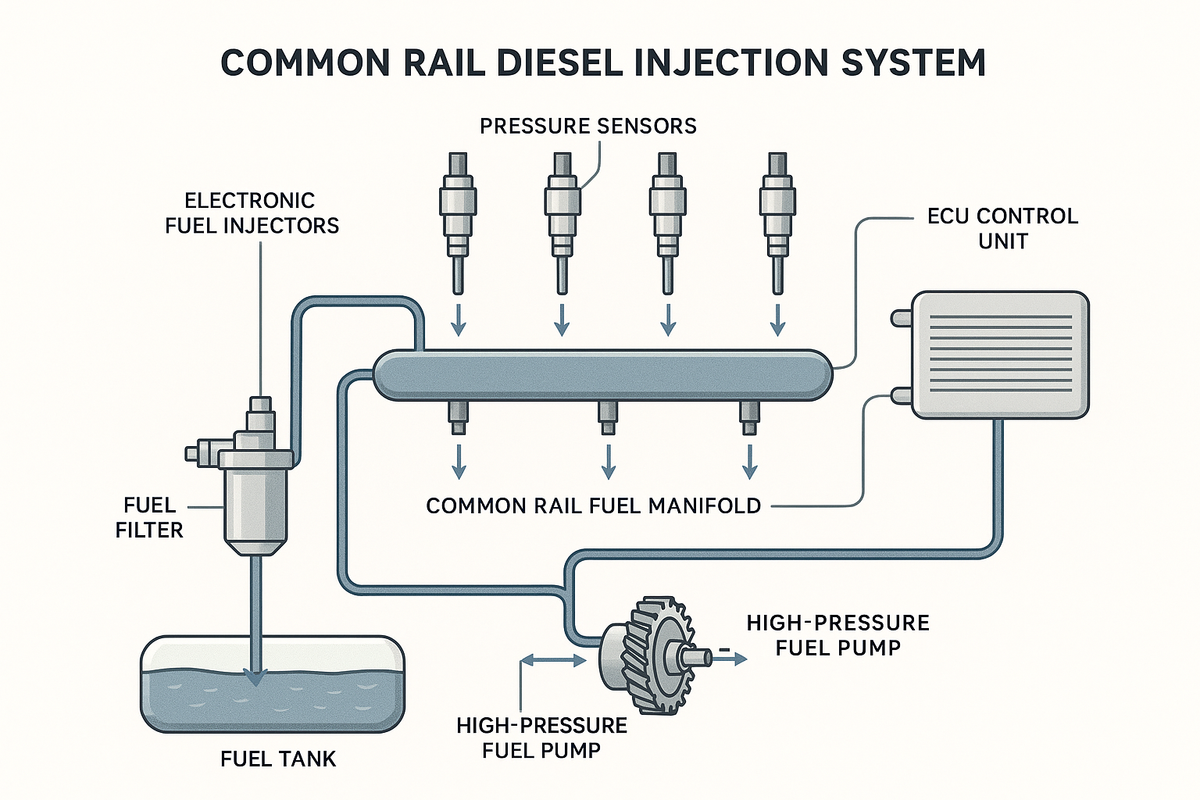

Dans un système Common Rail, la pompe met le carburant sous pression et l’envoie vers une rampe commune. Chaque injecteur reçoit ce carburant ; le calculateur commande séparément le moment et la quantité injectée dans chaque cylindre. La production de pression est donc séparée de la commande d’injection.
Le rôle de chaque composant
- Pompe haute pression : fournit le carburant sous pression au rail.
- Rampe commune : relie la pompe aux injecteurs et sert d’accumulateur.
- Injecteurs : dosent et pulvérisent le carburant dans les cylindres.
- Calculateur, capteurs et régulation : adaptent la commande aux conditions de fonctionnement.
Pourquoi plusieurs injections par cycle ?
Selon le moteur et les conditions de fonctionnement, la commande peut prévoir une pré-injection, une injection principale et des injections supplémentaires. La stratégie et la pression ne sont pas identiques sur tous les moteurs : les valeurs de contrôle doivent provenir de la documentation du véhicule.
Common Rail et injecteur-pompe : quelle différence ?
Dans un injecteur-pompe, la production de haute pression est intégrée à l’ensemble d’injection. Il ne faut pas choisir une pièce sur la seule mention « diesel » ou « TDI ». La technologie et la référence complète doivent correspondre au montage.
Une mauvaise pression désigne-t-elle forcément un injecteur ?
Non. La pompe, l’alimentation, la régulation, le faisceau ou un retour excessif peuvent aussi orienter le diagnostic. Un professionnel doit comparer les mesures aux valeurs prévues pour le véhicule avant de décider du remplacement. N’ouvrez pas une conduite haute pression pour faire un essai.
Exemple de fiche Common Rail : Bosch 0445110311 · Exemple de fiche Common Rail : 03L130277B · Exemple de fiche injecteur-pompe : 0414720214
Ces exemples décrivent des familles différentes, pas des pièces équivalentes. Lire les symptômes et les facteurs de durée de vie
Documentation technique : Bosch — principe du Common Rail ; Bosch — principe de l’injecteur-pompe.
À retenir
- La pression est commune, la commande est individuelle
- Une contamination peut toucher tout le circuit
- Le diagnostic combine pression, électrique et hydraulique
Comment utiliser ce guide sans erreur
Dans un système Common Rail, la pompe, le rail, les capteurs, la régulation et les injecteurs interagissent. Une valeur anormale peut donc avoir plusieurs causes.
Avant toute commande, relevez la référence complète de l’ancien injecteur. Croisez-la avec la marque, le modèle, l’année, la motorisation et, lorsque c’est nécessaire, le VIN ou les cases D.2 et D.2.1 de la carte grise. Une ressemblance visuelle ou la seule cylindrée ne constitue pas une validation de compatibilité.
Contrôles avant achat ou intervention
- Confirmer le diagnostic avec des mesures adaptées au système d’injection.
- Comparer la référence principale et les références OEM caractère par caractère.
- Vérifier les conditions de montage, de codage et de retour de l’ancienne pièce.
- En cas de doute, demander une vérification avant de démonter ou de commander.
Questions fréquentes
Le modèle et l’année du véhicule suffisent-ils ?
Non. Ils réduisent la recherche, mais plusieurs systèmes peuvent équiper une même version. La référence gravée, le code moteur et les données du véhicule doivent être concordants.
Faut-il remplacer un injecteur dès qu’un défaut est enregistré ?
Non. Un code défaut oriente le contrôle sans prouver à lui seul que la pièce est mécaniquement défectueuse. Le faisceau, la pression, le retour, la qualité du carburant et les autres cylindres doivent être considérés.
