La plupart des erreurs de commande d’injecteur commencent de la même façon : la recherche est faite uniquement avec la marque du véhicule, sa cylindrée ou sa puissance. Ces données sont utiles, mais elles ne garantissent pas que deux moteurs apparemment identiques utilisent la même version d’injecteur. La méthode la plus fiable consiste à relever la référence gravée sur la pièce démontée, puis à la comparer avec les références de la fiche produit.
Ce guide explique où regarder, comment nettoyer la zone sans l’endommager et comment distinguer une référence produit d’un code de calibrage. Il s’applique aux formats couramment rencontrés chez Bosch, Delphi, Denso et Continental/VDO, tout en rappelant qu’il existe des exceptions selon les générations.
Pourquoi la référence exacte est-elle indispensable ?
Un même modèle de véhicule peut recevoir plusieurs systèmes d’injection au cours de sa production. Une modification de moteur, de norme antipollution, de calculateur ou de fournisseur suffit à faire évoluer la pièce. Deux injecteurs peuvent avoir une forme très proche tout en utilisant un débit, un calibrage ou une connexion différente.
La référence permet de relier la pièce à une définition technique précise. Elle doit être croisée avec les informations du véhicule, jamais remplacée par elles. Si la référence de l’ancien injecteur est illisible, le numéro de châssis, le code moteur et le catalogue technique du fabricant deviennent encore plus importants.
Où se trouve le numéro sur l’injecteur ?

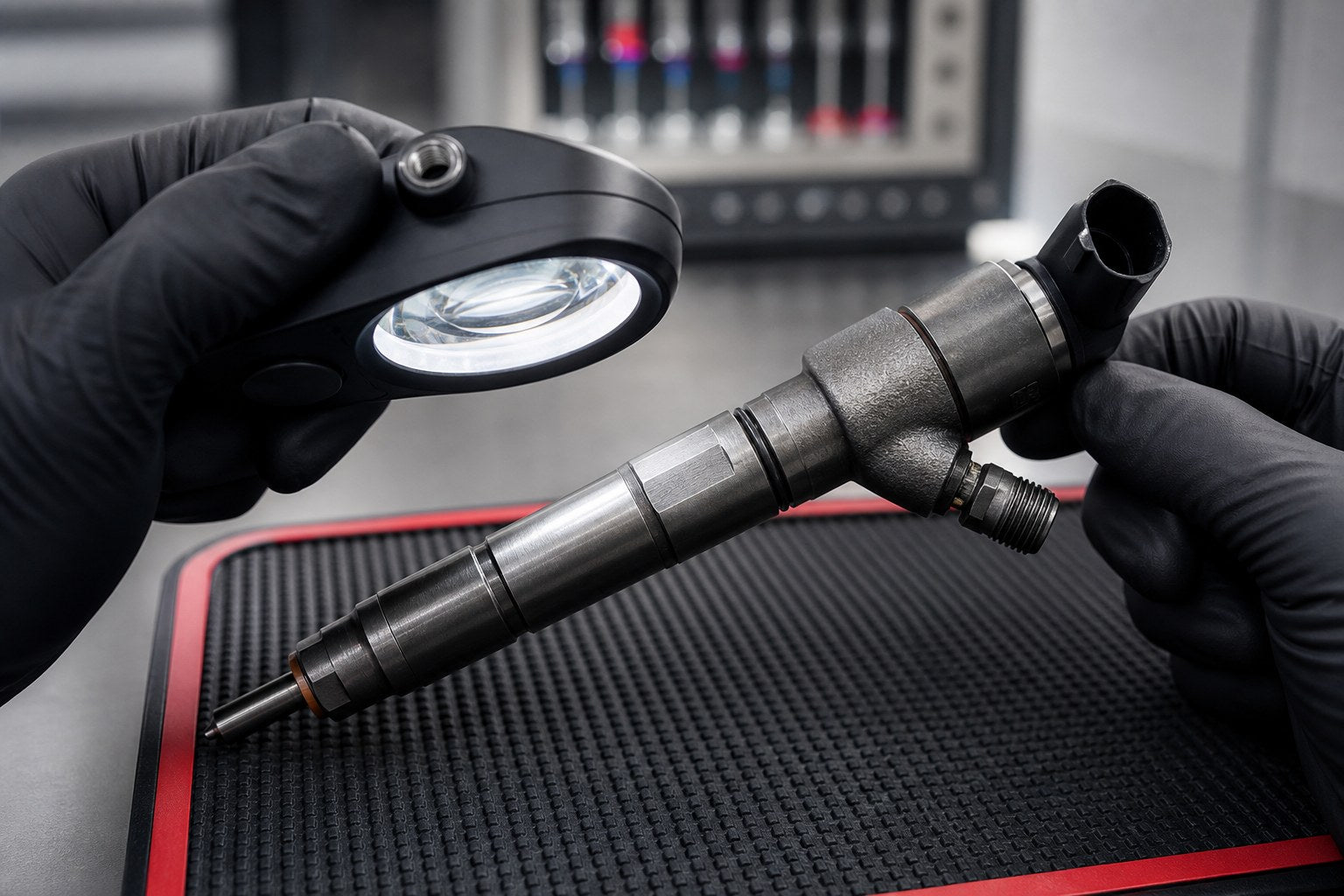

La référence est généralement gravée, frappée ou marquée sur le corps métallique ou la partie supérieure de l’injecteur. Son emplacement varie selon la famille de produit. Recherchez une ligne alphanumérique régulière, souvent proche du connecteur électrique, du raccord haute pression ou d’une zone plane usinée.
- Déposez l’injecteur uniquement selon la procédure adaptée au véhicule.
- Essuyez la zone avec un chiffon non abrasif ; évitez de poncer ou de gratter le marquage.
- Éclairez la pièce de côté : une lumière rasante rend une gravure peu profonde plus visible.
- Prenez plusieurs photos nettes, dont une vue d’ensemble et un gros plan.
- Recopiez la suite complète en respectant les zéros, lettres, espaces et tirets.
Ne nettoyez pas l’injecteur avec une méthode susceptible d’introduire des saletés ou du liquide dans ses orifices. Bouchez les raccords pendant la manipulation et le transport.
Formats courants chez Bosch
De nombreuses références Bosch Common Rail suivent un format de dix chiffres qui commence par 0 445, souvent saisi sans espaces dans les moteurs de recherche, par exemple sous la forme 0445… D’autres références Bosch peuvent commencer par 0 986 lorsqu’il s’agit d’une référence de programme d’échange ou de remplacement. Ce sont des familles de formats, pas une règle suffisante pour déclarer deux pièces équivalentes.
Relevez chaque chiffre. Une différence sur les derniers caractères peut désigner une autre application. Lorsque la fiche mentionne plusieurs numéros, recherchez une correspondance clairement indiquée et ne déduisez pas une équivalence uniquement parce que le préfixe est identique.
Formats Delphi, Denso et Continental/VDO
Les références Delphi, Denso et Continental/VDO utilisent d’autres structures alphanumériques. On rencontre notamment des suites commençant par 282… dans certaines familles Delphi, 095000… sur certaines familles Denso ou A2C… dans des catalogues Continental/VDO. Ces exemples servent à reconnaître le type de marquage, mais ils ne remplacent pas la comparaison complète.
- Delphi : distinguez la référence de l’injecteur du code individuel C2i ou C3i.
- Denso : ne confondez pas la référence produit avec un QR code ou un code de compensation.
- Continental/VDO : recopiez les préfixes et suffixes A2C ou OEM sans les raccourcir.
- Bosch : contrôlez les dix chiffres et les éventuelles références de remplacement.
Référence injecteur, référence OEM et code de calibrage
Trois informations peuvent apparaître sur la même pièce :
- la référence de l’équipementier, qui identifie la famille de l’injecteur ;
- la référence OEM du constructeur automobile, utilisée dans son propre catalogue ;
- un code individuel de calibrage, lié aux caractéristiques mesurées de cet injecteur précis.

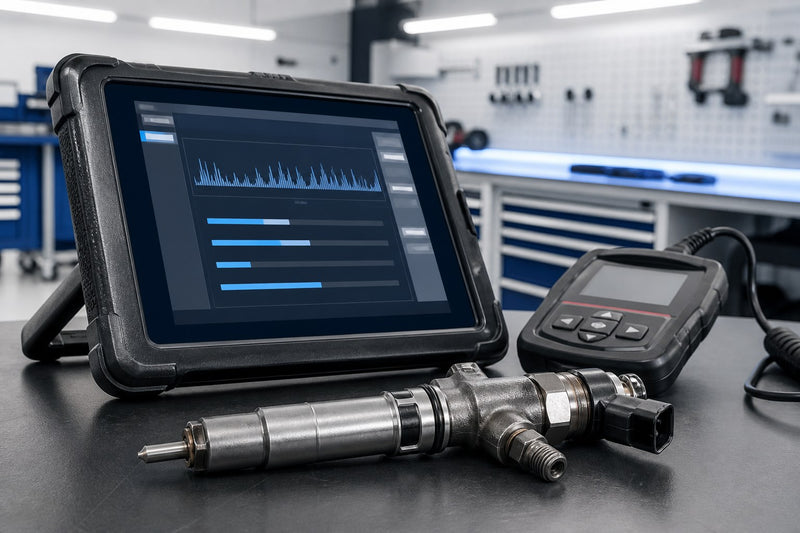

Le code individuel ne doit pas être utilisé comme référence d’achat. Il peut être nécessaire lors du montage ou de l’adaptation au calculateur, mais il ne remplace pas le numéro de pièce. Notre guide sur le codage IMA, C2i et C3i détaille cette différence.
Comment utiliser la référence sur le site ?
Saisissez d’abord la référence complète dans la barre de recherche. Si aucun résultat exact n’apparaît, essayez la version sans espaces ni tirets, puis la référence OEM. Sur la fiche produit, vérifiez le titre, les références indiquées dans la description et l’application véhicule. La photographie aide à contrôler la forme générale, mais elle ne constitue pas une preuve de compatibilité.
Pour une recherche 0445110110A, par exemple, il est préférable de saisir la suite complète plutôt que « injecteur Renault 1.9 dCi ». La recherche précise réduit le nombre de résultats et limite les variantes non pertinentes.
Les erreurs les plus fréquentes
- confondre le chiffre zéro avec la lettre O ;
- omettre un suffixe ou les deux derniers chiffres ;
- utiliser le code de calibrage comme numéro de produit ;
- commander sur la seule base d’une photo ;
- se fier uniquement à la puissance ou à la cylindrée ;
- supposer que toutes les références citées sur un forum sont interchangeables ;
- ne pas vérifier le nombre de pièces sélectionné dans la variante.
Que faire si le marquage est illisible ?
Ne devinez pas. Notez le numéro de châssis, le code moteur, la date de première mise en circulation et toutes les références OEM disponibles sur la facture ou le catalogue constructeur. Photographiez également le connecteur et les raccords sans démonter ni ouvrir l’injecteur. Un professionnel ou un catalogue technique pourra ensuite croiser ces informations.
Si plusieurs références restent possibles, contactez le vendeur avant l’achat. Une réponse prudente demandant des données supplémentaires est préférable à une compatibilité annoncée trop rapidement.
Checklist avant de valider le panier
- Référence de l’ancien injecteur photographiée et recopiée.
- Référence de la fiche comparée caractère par caractère.
- Véhicule, moteur et année contrôlés.
- Référence OEM vérifiée lorsqu’elle est disponible.
- Variante d’une pièce ou du lot correctement sélectionnée.
- Conditions de consigne lues avant le paiement.
Vous pouvez maintenant rechercher une référence d’injecteur ou parcourir le catalogue des injecteurs reconditionnés. Pour comprendre les différences de prix et de processus, lisez aussi notre comparaison injecteur neuf, reconditionné ou d’occasion.
À retenir
- Nettoyer sans effacer le marquage
- Photographier toute la ligne de référence
- Comparer les espaces, lettres et zéros
Comment utiliser ce guide sans erreur
Une même pièce peut porter une référence équipementier, une référence constructeur et un code de correction. Elles n’ont pas la même fonction et doivent être relevées séparément.
Avant toute commande, relevez la référence complète de l’ancien injecteur. Croisez-la avec la marque, le modèle, l’année, la motorisation et, lorsque c’est nécessaire, le VIN ou les cases D.2 et D.2.1 de la carte grise. Une ressemblance visuelle ou la seule cylindrée ne constitue pas une validation de compatibilité.
Contrôles avant achat ou intervention
- Confirmer le diagnostic avec des mesures adaptées au système d’injection.
- Comparer la référence principale et les références OEM caractère par caractère.
- Vérifier les conditions de montage, de codage et de retour de l’ancienne pièce.
- En cas de doute, demander une vérification avant de démonter ou de commander.
Questions fréquentes
Le modèle et l’année du véhicule suffisent-ils ?
Non. Ils réduisent la recherche, mais plusieurs systèmes peuvent équiper une même version. La référence gravée, le code moteur et les données du véhicule doivent être concordants.
Faut-il remplacer un injecteur dès qu’un défaut est enregistré ?
Non. Un code défaut oriente le contrôle sans prouver à lui seul que la pièce est mécaniquement défectueuse. Le faisceau, la pression, le retour, la qualité du carburant et les autres cylindres doivent être considérés.
