Après le remplacement d’un injecteur diesel, une question revient souvent : faut-il le coder dans le calculateur moteur ? La réponse dépend du système d’injection et du véhicule. De nombreux injecteurs Common Rail possèdent un code individuel de correction issu de leurs caractéristiques mesurées. Le calculateur peut utiliser cette information pour adapter la commande de chaque cylindre. D’autres systèmes appliquent une procédure différente ou ne demandent pas la même intervention.
Les appellations IMA, ISA, C2i, C3i, QR ou code de compensation sont liées à des fabricants et générations différentes. Elles ne doivent pas être utilisées comme des synonymes universels. Le manuel de réparation du véhicule et l’outil de diagnostic compatible restent les références pour déterminer la procédure exacte.
Pourquoi un injecteur possède-t-il un code individuel ?
Même lorsque deux injecteurs partagent la même référence produit, de petites différences de fabrication et de comportement peuvent être mesurées. Le code individuel représente des données de correction associées à la pièce. Lorsqu’il est prévu par le système, le calculateur s’en sert pour ajuster la commande d’injection du cylindre concerné.
Ce code n’est donc pas la référence commerciale de l’injecteur. La référence produit permet de choisir la bonne famille de pièce ; le code de calibrage sert, selon l’application, à adapter cette pièce précise au véhicule. Confondre les deux peut conduire à commander le mauvais injecteur ou à saisir une information incorrecte dans l’outil de diagnostic.
IMA et ISA : que signifient ces appellations ?
IMA est une appellation couramment rencontrée dans certaines applications Bosch. Selon le système et la documentation, on peut également rencontrer ISA ou d’autres désignations. Le code se trouve généralement sur l’injecteur et doit être relevé avec précision avant ou pendant le montage.
La longueur, la position et les caractères autorisés varient. Il ne faut jamais compléter un code illisible au hasard. Une seule confusion entre zéro et O, un caractère omis ou une affectation au mauvais cylindre peut empêcher la procédure de réussir ou enregistrer une mauvaise correction.
C2i et C3i sur les systèmes Delphi
Les termes C2i et C3i apparaissent sur différentes générations d’injecteurs Delphi. Ils correspondent à des formats de codage distincts. La présence d’un code long ne signifie pas automatiquement qu’il s’agit d’une référence de pièce : il peut s’agir du code individuel à saisir après montage.
Avant l’intervention, photographiez le marquage de chaque injecteur et notez le cylindre auquel il sera affecté. Cette précaution est particulièrement importante lorsqu’un jeu complet est remplacé : les codes ne doivent pas être intervertis entre cylindres.
QR et codes de compensation Denso
Sur certaines applications Denso, un QR code et une suite de caractères peuvent porter les informations de compensation. Le principe reste le même : identifier l’injecteur et suivre la procédure demandée par le constructeur du véhicule. Scanner un code ne dispense pas de contrôler la référence produit ni de vérifier que l’outil de diagnostic prend en charge la fonction d’apprentissage appropriée.
Le codage est-il toujours obligatoire ?
Non, pas de manière universelle. La nécessité du codage dépend du véhicule, du calculateur, de la génération d’injecteur et parfois de la nature de l’intervention. Sur certaines applications, le moteur peut démarrer sans que la nouvelle correction ait été enregistrée, mais cela ne prouve pas que la procédure est terminée. Sur d’autres, une fonction d’apprentissage ou une remise à zéro complémentaire peut être prévue.
La bonne question n’est donc pas « tous les injecteurs se codent-ils ? », mais « quelle procédure le constructeur prévoit-il pour cette référence et ce véhicule précis ? ». Consultez les données techniques avant le démontage afin de savoir quelles informations doivent être conservées.
Procédure générale après remplacement
Les étapes exactes varient, mais une intervention professionnelle suit généralement cette logique :
- confirmer la panne et vérifier l’état du circuit de carburant ;
- identifier la référence de l’injecteur de remplacement ;
- relever clairement son code individuel s’il existe ;
- monter la pièce conformément aux instructions, avec les éléments d’étanchéité requis ;

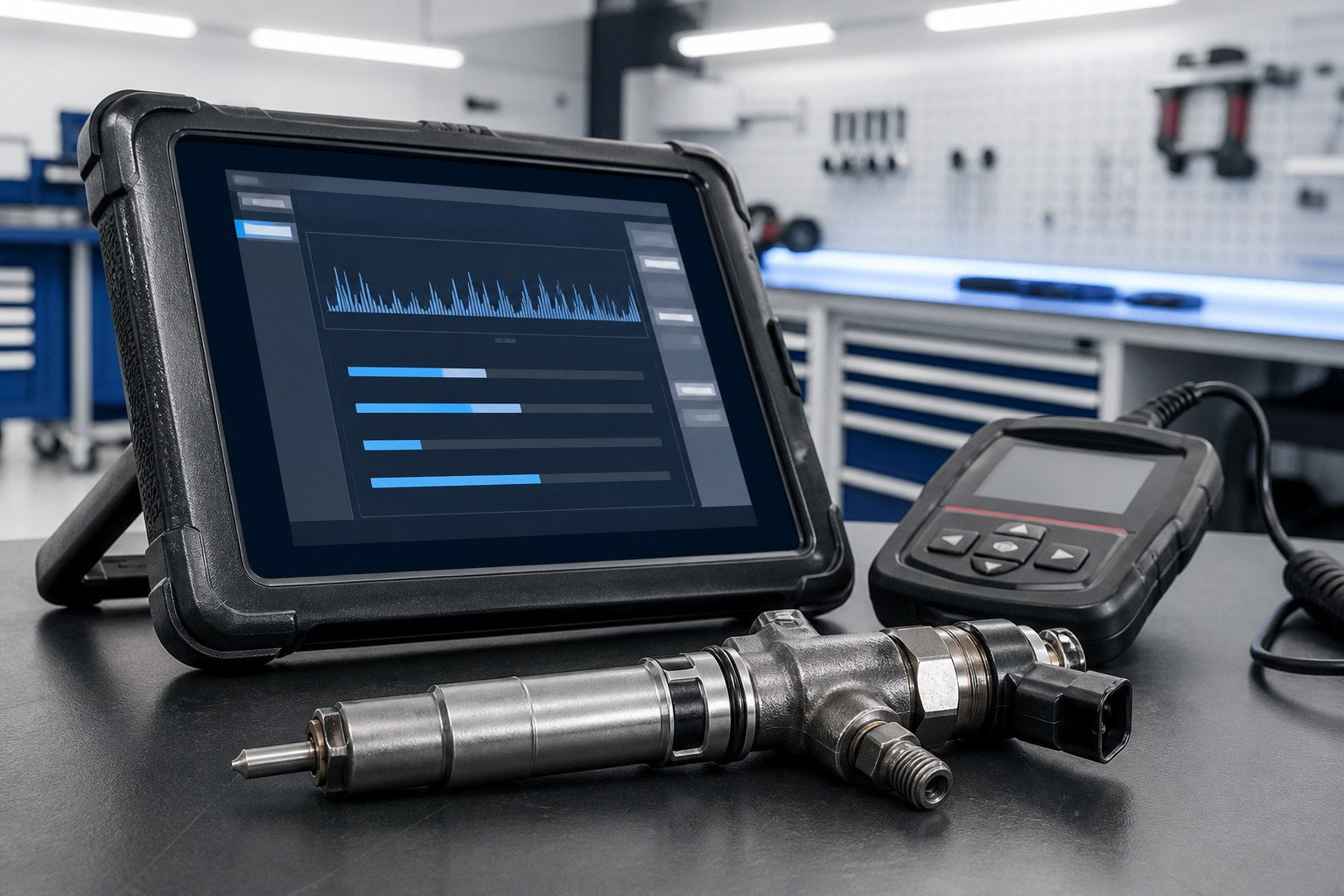

- connecter un outil de diagnostic compatible ;
- ouvrir la fonction d’adaptation ou de codage prévue par le constructeur ;
- affecter chaque code au bon cylindre et valider ;
- effectuer les apprentissages, contrôles de fuite et lectures de correction demandés ;
- réaliser un essai et vérifier l’absence de défaut.
Cette liste ne remplace pas une procédure constructeur. Elle montre surtout pourquoi il faut conserver le code avant que l’injecteur soit difficilement accessible.

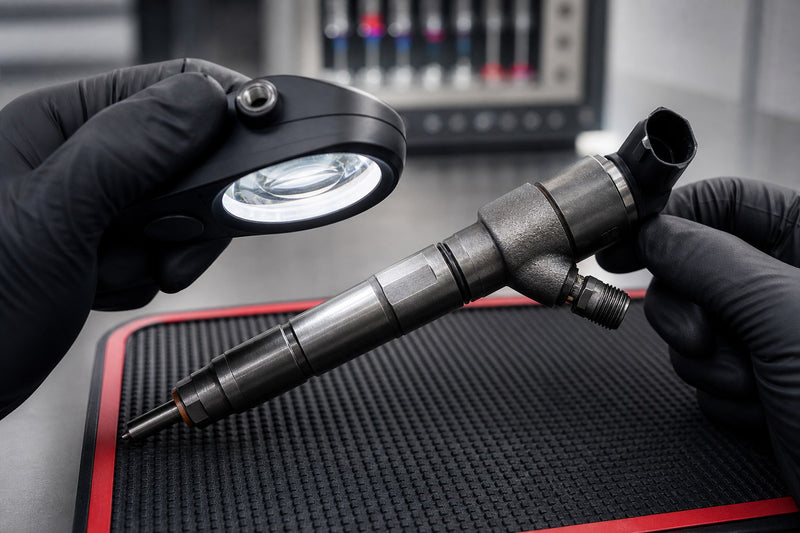

Comment lire le code sans erreur ?
- nettoyez uniquement la surface extérieure avec une méthode non abrasive ;
- utilisez une lumière rasante et prenez une photo haute résolution ;
- respectez majuscules, chiffres, ordre et longueur ;
- vérifiez les caractères similaires : 0/O, 1/I, 5/S, 8/B ;
- associez immédiatement le code au numéro du cylindre ;
- conservez une copie avant et après la saisie.
Pour localiser d’abord la référence de la pièce, consultez notre guide Bosch, Delphi, Denso et Continental/VDO.
Signes possibles d’un codage absent ou incorrect
Un codage incorrect peut contribuer à un fonctionnement irrégulier, des corrections anormales, du bruit, de la fumée ou l’apparition d’un défaut. Toutefois, ces symptômes ne prouvent pas à eux seuls que le code est en cause. Une fuite, une mauvaise étanchéité, une contamination, une pression de rail incorrecte ou un problème électrique peuvent produire des effets similaires.
Si le moteur fonctionne mal après remplacement, contrôlez d’abord la référence montée, l’affectation des cylindres, les codes enregistrés, les connecteurs, l’étanchéité et les valeurs de diagnostic. Évitez de saisir plusieurs fois des codes au hasard.
Codage, adaptation et apprentissage : quelle différence ?
Le codage désigne généralement l’enregistrement du code individuel. L’adaptation peut couvrir un réglage ou une association au calculateur. L’apprentissage peut être une procédure complémentaire réalisée moteur tournant ou selon des conditions définies. Les mots utilisés dans l’outil de diagnostic varient ; suivez la documentation de l’application plutôt qu’un tutoriel prévu pour un autre véhicule.
Questions fréquentes
Le code d’un ancien injecteur peut-il être réutilisé ?
Un code individuel est associé à l’injecteur concerné. Il ne doit pas être copié vers une autre pièce sans instruction technique explicite. Relevez le code de l’injecteur effectivement monté.
Peut-on coder un injecteur avec un lecteur OBD simple ?
Un lecteur de défaut basique ne propose pas forcément les fonctions d’adaptation nécessaires. Il faut un outil et un logiciel compatibles avec le véhicule, ainsi qu’un accès correct à la fonction concernée.
Faut-il coder avant ou après le démarrage ?
L’ordre dépend de la procédure constructeur. Préparez et notez les codes avant le montage, puis suivez la séquence recommandée pour l’enregistrement et les apprentissages.

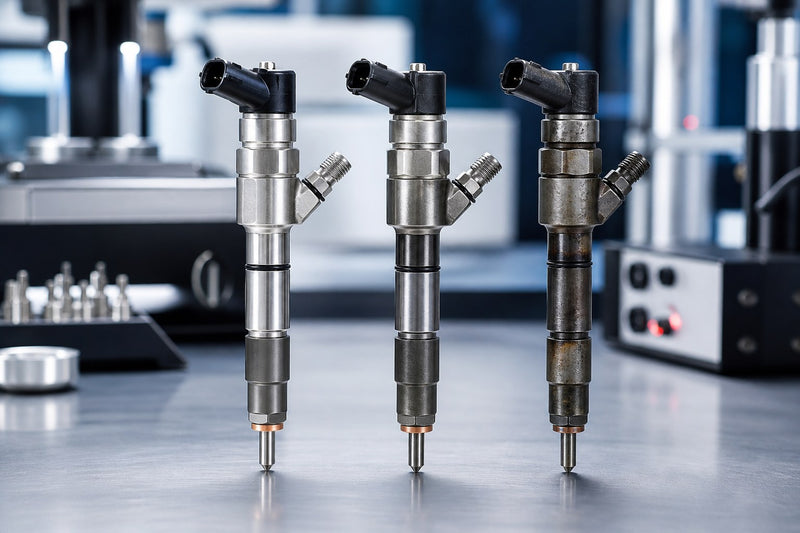

Avant de choisir une pièce, consultez les injecteurs reconditionnés disponibles et comparez toujours la référence complète. Si le diagnostic n’est pas encore certain, notre guide sur les symptômes d’un injecteur défectueux aide à structurer les premiers contrôles.
À retenir
- Relever le code avant le montage
- Associer chaque code au bon cylindre
- Contrôler les corrections après apprentissage
Comment utiliser ce guide sans erreur
Le codage dépend du système d’injection et du calculateur. Il ne remplace ni la vérification de la référence, ni le diagnostic du circuit, ni les procédures d’apprentissage prescrites.
Avant toute commande, relevez la référence complète de l’ancien injecteur. Croisez-la avec la marque, le modèle, l’année, la motorisation et, lorsque c’est nécessaire, le VIN ou les cases D.2 et D.2.1 de la carte grise. Une ressemblance visuelle ou la seule cylindrée ne constitue pas une validation de compatibilité.
Contrôles avant achat ou intervention
- Confirmer le diagnostic avec des mesures adaptées au système d’injection.
- Comparer la référence principale et les références OEM caractère par caractère.
- Vérifier les conditions de montage, de codage et de retour de l’ancienne pièce.
- En cas de doute, demander une vérification avant de démonter ou de commander.
Questions fréquentes
Le modèle et l’année du véhicule suffisent-ils ?
Non. Ils réduisent la recherche, mais plusieurs systèmes peuvent équiper une même version. La référence gravée, le code moteur et les données du véhicule doivent être concordants.
Faut-il remplacer un injecteur dès qu’un défaut est enregistré ?
Non. Un code défaut oriente le contrôle sans prouver à lui seul que la pièce est mécaniquement défectueuse. Le faisceau, la pression, le retour, la qualité du carburant et les autres cylindres doivent être considérés.
