Reconnaître l’architecture d’injection d’un 1.9 TDI et éviter les résultats génériques qui mélangent des systèmes différents.
La majorité des 1.9 TDI du groupe Volkswagen concernée par ces recherches utilise soit une pompe distributrice sur les générations plus anciennes, soit des injecteurs-pompes sur de nombreuses versions ultérieures ; l’appellation Common Rail ne doit pas être supposée. Le code moteur et la référence identifient le montage.
Réponse rapide : pour une recherche « injecteur pompe 1.9 TDI », la référence complète et les mesures du véhicule priment toujours sur la ressemblance de la pièce. En cas de doute, ne montez pas l’injecteur avant validation.
Les points essentiels avant de décider
| Point de contrôle | Ce qu’il faut retenir |
|---|---|
| Code moteur | AVF, BKC, BXE ou autre code exact. |
| Architecture | Pompe distributrice ou injecteur-pompe. |
| Référence | OEM et fabricant complets. |
| Mécanique | Arbre à cames, culbuteur et réglage. |
| Électrique | Faisceau de culasse et connecteurs. |

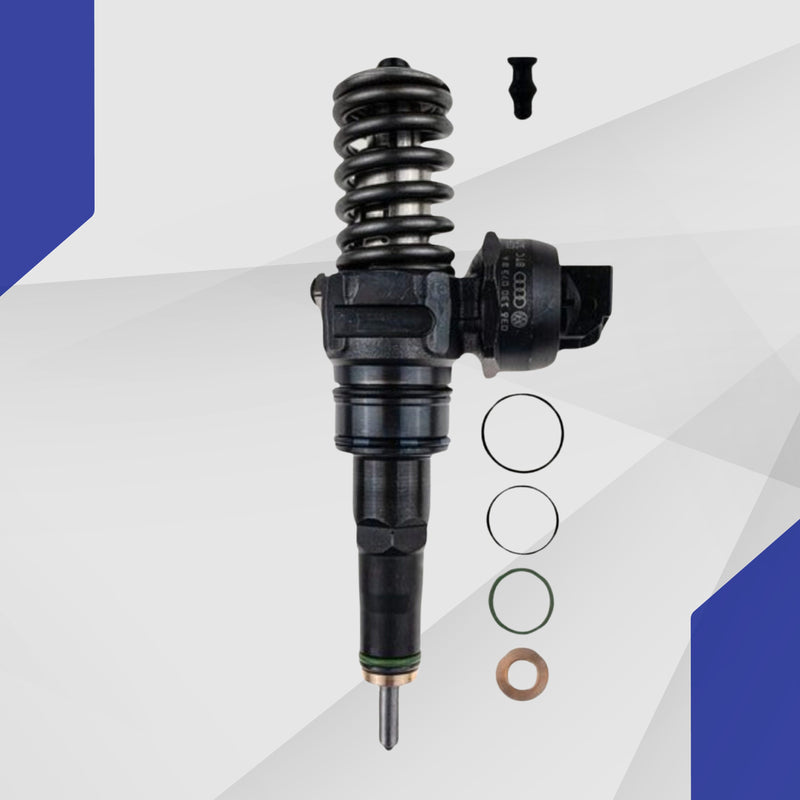

Un injecteur-pompe est entraîné mécaniquement dans la culasse et commandé électriquement. Son diagnostic inclut faisceau interne, arbre à cames, réglage et étanchéité. Les méthodes du Common Rail ne s’appliquent pas directement.
Reconnaissance visuelle prudente
La présence d’une rampe commune et de conduites haute pression individuelles caractérise le Common Rail. L’injecteur-pompe est intégré dans la culasse et entraîné. Mais l’identification documentaire reste préférable.
Pannes propres à l’injecteur-pompe
Un faisceau interne, un réglage mécanique ou une usure de came peut imiter un injecteur défaillant. Les valeurs d’équilibrage sont des indices à croiser.
Référence et montage
Le remplacement exige des joints, une orientation et un réglage conformes au moteur. Une référence proche ne doit pas être forcée dans le catalogue.
Méthode de contrôle avant achat ou remplacement
Une recherche en ligne sert à trouver des candidats, pas à inventer une compatibilité. La même appellation moteur peut couvrir plusieurs années, calculateurs, puissances et équipementiers. Pour obtenir une décision traçable, conservez les données de diagnostic avant de démonter et comparez chaque caractère de la référence.
- Relever la référence complète gravée sur l’ancien injecteur.
- Identifier le véhicule, le code moteur, l’année et la puissance en kW.
- Croiser références équipementier et numéros OEM documentés.
- Confirmer la panne avec plusieurs mesures, pas un symptôme unique.
- Vérifier le nombre de pièces, les joints, le codage et la consigne.
- Contrôler étanchéité, pression, corrections et défauts après montage.
Lorsque la référence est illisible, utilisez les données techniques de la carte grise et du véhicule pour réduire les possibilités, puis demandez une vérification humaine. Le VIN ou le CNIT peuvent orienter le catalogue, mais une base publique ne couvre pas toujours les évolutions de production. La pièce démontée et une source technique à jour restent prioritaires.
Du symptôme au diagnostic confirmé
Un défaut d’injection n’est pas isolé du reste du moteur. La batterie et la vitesse de démarreur influencent la pression au lancement ; l’admission, la compression, le préchauffage et la dépollution modifient la combustion ; le filtre, la pompe et le carburant influencent tous les injecteurs. C’est pourquoi un code défaut, une fumée ou une correction ne suffit pas à commander une pièce.
Le contrôle professionnel croise les défauts et leur trame figée, la pression demandée et réelle, les corrections, la contribution des cylindres, le retour lorsqu’il est pertinent, le circuit électrique et l’état du carburant. Si plusieurs indices convergent vers le même injecteur, la décision devient beaucoup plus fiable.
En présence d’eau, de particules ou de limaille, arrêtez le raisonnement pièce par pièce. La cause et le périmètre de contamination doivent être traités avant d’introduire un injecteur neuf ou reconditionné dans le circuit.
Erreurs fréquentes à éviter
- Commander uniquement avec la cylindrée ou le nom commercial du moteur.
- Supprimer un suffixe ou confondre zéro, lettre O et chiffre 1.
- Prendre une correction calculateur isolée pour un verdict définitif.
- Ignorer le filtre, la pompe, le carburant ou une contamination commune.
- Monter la pièce sans préparer joints, propreté et codage éventuel.
- Présenter une compatibilité probable comme une certitude technique.
Après montage : les contrôles qui valident l’intervention
Utilisez les éléments d’étanchéité et les serrages prévus pour le moteur. Protégez tous les raccords contre la poussière et n’ouvrez jamais un circuit haute pression moteur tournant. Si un code individuel IMA, C2i, C3i ou équivalent est requis, recopiez-le avant montage et affectez-le au bon cylindre avec un outil compatible.
Après amorçage, recherchez immédiatement toute fuite, observez la pression, laissez le moteur atteindre les conditions de contrôle puis relisez les corrections et défauts. Un essai routier ne remplace pas l’inspection finale. Si le symptôme persiste, reprenez le diagnostic au lieu de changer une seconde pièce au hasard.
Questions fréquentes
Le 1.9 TDI est-il Common Rail ?
L’appellation seule ne le prouve pas et de nombreuses versions ne le sont pas.
Peut-on tester le retour comme sur un Common Rail ?
Les procédures diffèrent ; utilisez la méthode prévue pour l’architecture.
Le faisceau peut-il provoquer des ratés ?
Oui, notamment sur certains injecteurs-pompes, d’où l’importance du contrôle électrique.
Vérifier la référence avant de commander
Photographiez le marquage complet de l’ancien injecteur, sans données personnelles inutiles, et comparez-le avec les références affichées sur la fiche. Choisissez ensuite la variante « 1 pièce » ou « 4 pièces » réellement souhaitée. Pour aller plus loin : guide 2.0 TDI, identifier le système, rechercher 1.9 TDI.
Ce guide explique une méthode de recherche et de contrôle. Il ne remplace pas la documentation constructeur ni le diagnostic d’un professionnel équipé. Une référence doit toujours être validée pour le véhicule concerné avant montage.
